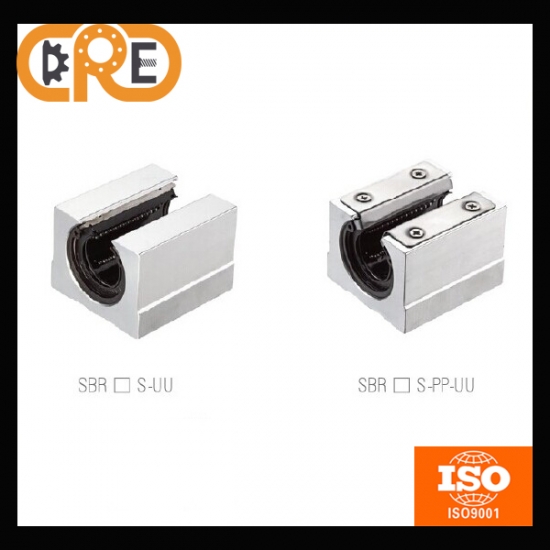

SBR…S-UU/SBR…S-PP-UU

Details



SBRS-UU/SBR…S-PP-UU

Part Number Shaft
Diameter
Main dimensions and Mounting dimensions (mm) Basic Load Rating Weight(g)
h E W L F T h1 θ B C S e dyn.c stat.co
SBR10S-UU SBR10S-PP-UU 10 15 18 36 32 24 7 6 80° 25 20 M5 10 372 549 65
SBR12S-UU SBR12S-PP-UU 12 17 20 40 39 27.6 8 8.5 80° 28 26 M5 10 500 770549 100
SBR13S-UU SBR13S-PP-UU 13 17 20 40 39 27.6 8 8.5 80° 28 26 M5 10 510 784 100
SBR16S-UU SBR16S-PP-UU 16 20 22.5 45 45 33 9 10 80° 32 30 M5 12 774 1180 150
SBR20S-UU SBR20S-PP-UU 20 23 24 48 50 39 11 10 60° 35 35 M6 12 882 1370 200
SBR25S-UU SBR25S-PP-UU 25 27 30 60 65 47 14 11.5 50° 40 40 M6 12 980 1570 450
SBR30S-UU SBR30S-PP-UU 30 33 35 70 70 56 15 14 50° 50 50 M8 18 1570 2740 630
SBR35S-UU SBR35S-PP-UU 35 37 40 80 80 63 18 16 50° 55 55 M8 18 1670 3140 920
SBR40S-UU SBR40S-PP-UU 40 42 45 90 90 72 20 19 50° 65 65 M10 20 2160 4020 1330
SBR50S-UU SBR50S-PP-UU 50 53 60 120 110 92 25 23 50° 94 80 M10 20 3820 7940 3000
